MT8070iER Панель оператора Weintek

MT8070iER Панель оператора Weintek

MT8070iER Панель оператора Weintek

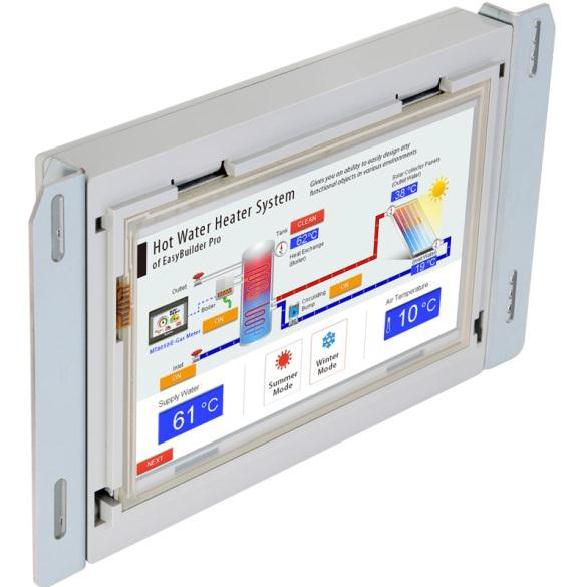

Компания Weintek анонсировала новую серию панелей iER. MT8070iER1 серия была протестирована на соответствие европейским требованиям CE. Открытая конструкция (open frame) обеспечивает клиентам больше возможностей для установки в шкаф управления и позволяет легко интегрировать HMI с оборудованием. Легкая инсталляция при монтаже.

Пластиковая конструкция толщиной всего 34mm обеспечивается монтажными кронштейнами по обеим сторонам. Фронтальная поверхность панели может быть полностью скрыта декоративной накладкой (заказывается дополнительно). Это поможет эффективно предотвратить накопление пыли и проникновение воды.

Панель оснащена производительным процессором Cortex A8 600 МГц. Это обеспечивает высокую скорость обновления экрана, при работе с окнами, содержащими сложные объекты, и повышает эффективность операций с базой данных.

Краткие характеристики MT8070iER1

•Процессор 32-бит Risc процессор Cortex A8 600МГц

•Оперативная память 128Мб

•Дисплей 7”

•Разрешение 800x480

•Тип сенсора 4-проводной резистивный

•Количество портов Ethernet 1х10/100 Base-T

•USB порты 1x USB2.0

•COM порты 1x RS-232/485 1x RS-485

•Хранение 128Мб Flash

•Питание 24В постоянного тока

•Рабочая температура от 0 до 50С

Технические характеристики панели MT8070iER

Дисплей


Диагональ		 7″
Разрешение 800x480
Яркость 350 кд/м2
Тип подсветки LED
Время жизни подсветки 30000 ч
Контрастность 500:1
Цветность 16 млн цветов
Тип сенсора 4х проводной резистивный

Параметры


Процессор		 Cortex A8
Частота 600 МГц
ОЗУ 128 Мб
Flash ( встроенный ) 128 Мб
RTC ( часы реального времени ) Есть

Интерфейсы


Ethernet		 1x10/100 Base-T
Последовательный интерфейс COM1 (RS232,RS485,2W/4W), COM3 (RS485 2W)
USB хост 1xUSB2.0
Поддержка Modbus RTU, ASCII, Master, Slave, TCP/IP
Поддержка MPI 187,5 K

Конструкция


Материал корпуса		 Пластик
Охлаждение безвентиляторное
Крепление в щит
Посадочное отверстие 174.6x114 мм
Габариты 189.6x137.1x34.3 мм
Вес (нетто) 0.52 кг
Комплект поставки: Крепежные элементы, предохранитель, разъем питания, инструкция.

ПO


ПО для разработки проектов		 EasyBuilderPro
Максимальное количество экранов в проекте 1999
Драйвера для работы с контроллерами уже установлены в панели
Возможность сохранения архивов данных память панели, флешка
Способы загрузки проекта в панель с ПК по Ethernet, с флешки
Максимальный размер проекта 16 Мб
Объем памяти для сохранения архивов в панели 48 Мб
Возможность создания пользовательских протоколов Есть
Удаленный доступ к панели FTP(архивы, рецепты, журнал событий), VNC (удаленная работа),
EasyAccess (удаленная работа, загрузка проекта )
Ftp доступ к памяти панели Есть
Ftp доступ к SD карте и флешке -
Операционная система возможно, она и есть в панели, но к ее функциям невозможно получить доступ. Невозможно запускать никакие пользовательские исполняемые файлы. Программист может пользоваться только теми возможностями, которые предоставляет EasyBuilderPro

Эксплуатация и хранение


Рабочая температура		 0 ~ 50 ℃
Потребляемый ток 0.35А
Напряжение питания 24 ±20% VDC (20-28 V)
Сертификаты CE
